LED 手電筒改裝與測試 ( 二 )

之前的改裝過程發現改造後的光型很差, 因此決定再購買30 度及 40 度光杯
另外再加買 Q4 LED 及有電路保護的鋰電池及充電器.
東西今天寄來, 但充電器給錯了, 賣家要我寄回去更換並將退我郵資...
嗯, 不錯的賣家.

此次改用可瞬間加熱至 100W 的電烙鐵, 比上次使用那個 60W 木柄烙鐵好用太多了.
只是這支手電筒打開一看, 竟然少了一片鋁板直接就看到電路板, 這樣散熱就不好了,
偷工減料, 真是差勁.
裡頭只簡單的接了一個限流電阻 ( 看起來像 0.5 ohm )

手電筒構造
新買的光杯可直接套在 Q4 LED 上固定

不同的光杯, 左邊為 30 度, 右邊為 40 度.
光型看起來 40 度較適合當車燈.

底下是 PCHOME 買的變焦燈裝上了延伸套管是用來裝鋰電的.
由於買的鋰電有保護電路因此比一般鋰電還長, 裝進去後無法鎖緊,
只好將底部的彈簧套筒 ( 見下圖中央 ) 拿下來, 剛剛好可以裝入.
最下面的就是 Samsung 18650 2200mAH 附保護電路的鋰電池.
測試操作電流約 0.1A ( 弱光 ) 及 0.58A ( 強光 )
這樣使用弱光可點 22 個小時, 強光可點亮將近四個鐘頭, 應該很夠用了

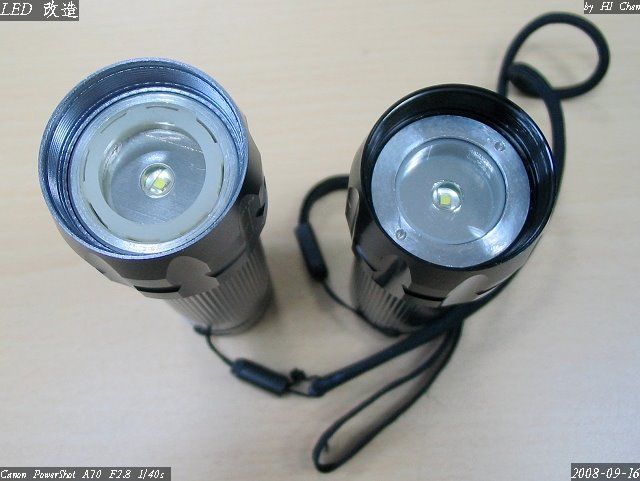

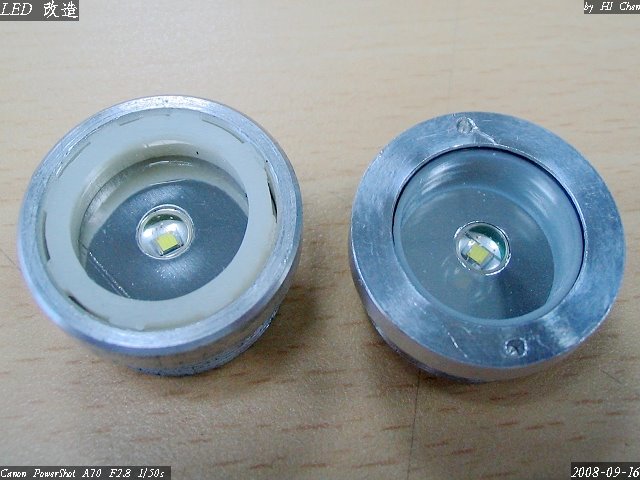

PCHOME 變焦 Q4 vs 爆亮變焦 P4
左邊 Q4 的一樣跟 P4 用尖嘴鉗就可以轉開了, 但小心不要弄壞塑膠

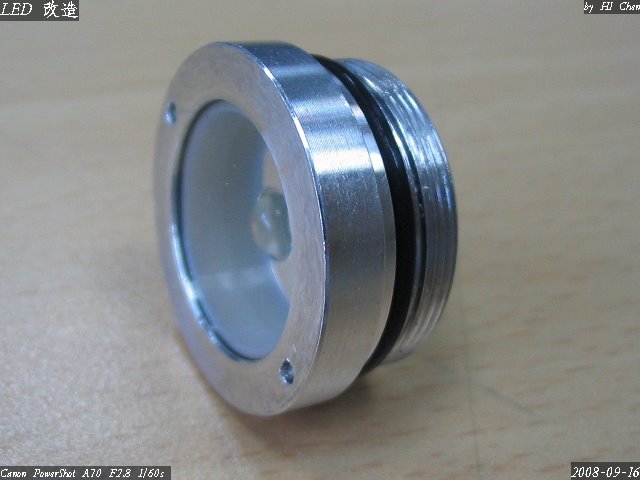

P4 的 LED 座, 最上層還有一層薄的透明膠片擋住, 應該用來防水的

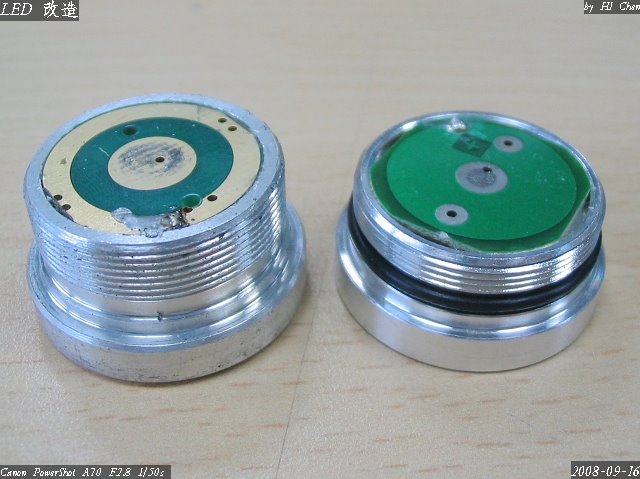

兩相比較

有限流就是比較厚

將變焦頭拆掉後的樣子, 上方為加了 3/4 圈的 3M 膠帶
使變焦頭不至於太容易滑動以免騎車時自動變焦.
變焦 P4 質感非常好, PCHOME Q4 則比較粗糙.
一樣加了膠帶, P4 變焦順暢, PCHOME Q4 則有澀澀的感覺.

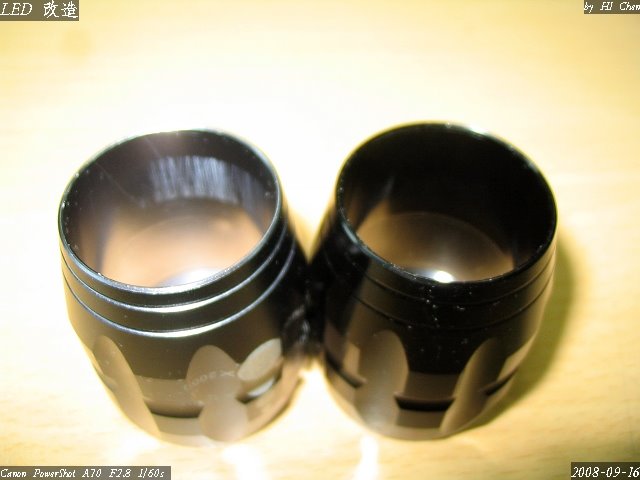

變焦頭內視, 可明顯看出 PCHOME Q4 已經有磨損的樣子

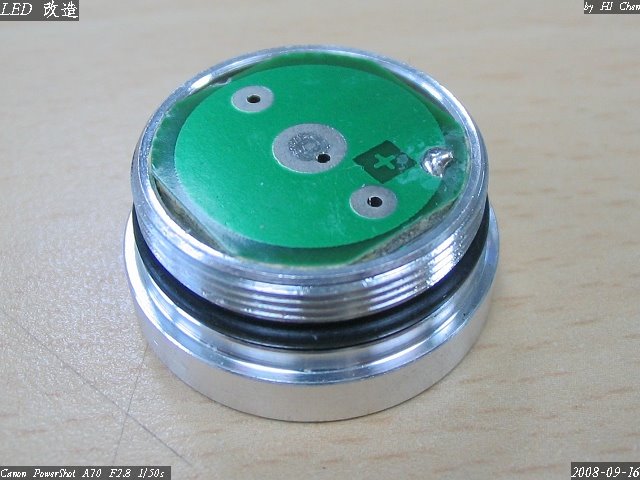

P4 電路板

硬撬開來看, 空空如也, 有改造的空間.


光型測試

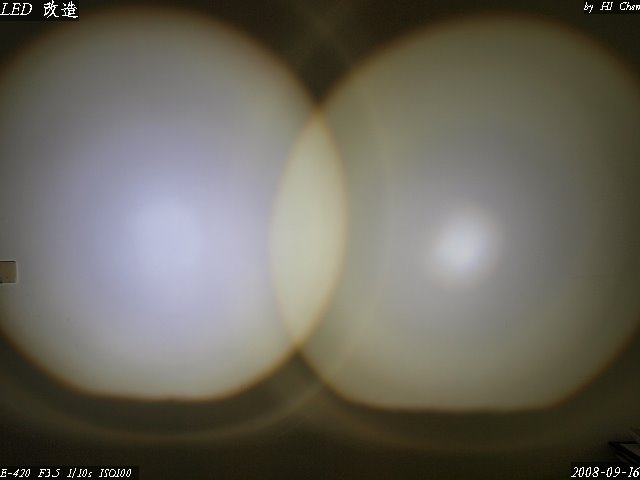

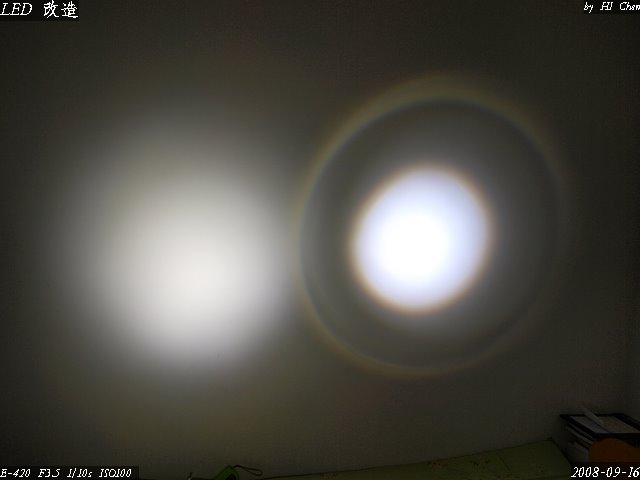

左 : PCHOME Q4 + 鋰電, 右 : 變焦 P4 加三顆 AAA 充電電池

改造手電筒

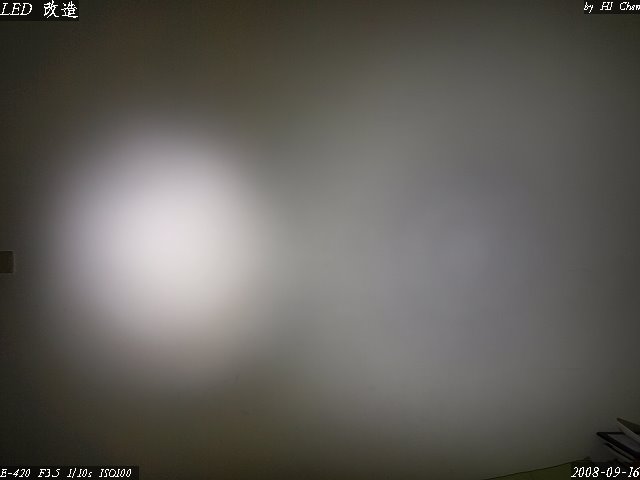

左 : 30 度光杯, 右 : 40 度光杯

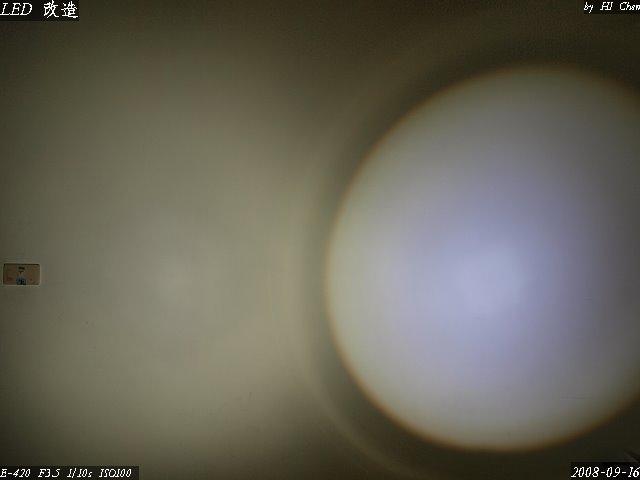

左 : 30 度光杯, 右 : 變焦 Q4 + 鋰電

左 : 40 度光杯, 右 : 變焦 Q4 + 鋰電

左 : 30 度光杯, 右 : 變焦 Q4 + 鋰電 變焦調整約在中央位置

左 : 40 度光杯, 右 : 變焦 Q4 + 鋰電 變焦調至最大


結論 :

網拍 Q4 LED 色溫接近白光, PCHOME 變焦 Q4 偏藍紫, P4 介於兩者之間.

P4 質感優良可惜不是 Q4 或 Q5 加上沒有限流無法使用鋰電.

PCHOME Q4 則懷疑其是否真為 Q4 LED... 亮度雖較亮那是因為電流較高
色溫則偏藍紫, 光照之下不易分辨景物. 優點則是附帶延長管及限流板可裝鋰電.

網購的 Q4 LED 幾乎是純白光, 亮度又高, 加了特定光杯後光型漂亮
費用最低, 可惜原手電筒質感太差且無法變焦侷限其用途.

LED 手電筒改裝與測試 ( 一 )

為了夜騎的安全, 市面上有各式各樣的鹵素車燈及LED 燈

要找到合乎需求的不太容易, 剛好最近改裝了一支手電筒,
所以順便將手頭上的 LED 手電筒一併測試看看

左邊為號稱 1W 的 LED 手電筒, 很久前買 $199, 現在也許 $50 就買的到
右邊為團購之暴亮變焦 CREE P4 LED 之手電筒 $850
均使用 AAA 800mAH 充電電池三顆測試

1W 的 LED 手電筒基板

Y 拍買的 Q4 LED 基板 $240 運費還要 $40
Q4 為 100 流明(min), P4 為 80.6 流明(min)
參考原廠規格

背面 整塊是鋁板

1W 手電筒改裝前

改裝完成 要使用大瓦數烙鐵, 否則無法焊接


沒有測試鹵素燈, 因為鹵素燈雖亮但打不遠, 且耗電量大,
需要搭配 LED 燈.

手電筒距離白牆 1.45M, 固定快門 1/50 光圈 F3.5 ISO800

1W手電筒, 電流約 0.26A, 以 Vf=3.3V 計算為 0.86W


改裝後 ( Q4版 ) 中心亮度很高
電流約 0.78A 功率 2.73W ( Vf 約 3.5V )
符合高亮度可維持約一個鐘頭的測試結果

依 CREE XR-E 曲線圖, 應該有 170 流明

之後還是會亮但就是沒有那種高亮度的感覺

暴亮變焦 CREE P4 LED手電筒
電流約 0.39A 功率 1.287W ( Vf 約 3.3V )
符合高亮度約可維持兩個鐘頭的測試結果

依 CREE XR-E 曲線圖, 應該為 80 流明亮度

三個一起 PK
中心亮度是改裝 Q4 最高, 光圈最大
暴亮變焦則光圈內亮度最均勻


再次 PK ( 暴亮變焦手電筒光圈縮至最小 )

暴亮變焦 P4 中心點比 Q4 還要亮, 可能是所有光源集中的原因
( 中心點很亮, 其它區域幾乎不亮 )

將這三隻電筒利用夜晚打在距離約 15M 的樹林中測試,
因照片有些詭異, 所以不放上來了.
1W 只有中心處隱隱約約的看到樹影
改成 Q4 版中心處非常明亮, 光圈處可見樹影
爆亮變焦P4 光圈最大時, 整個光圈區域內可見樹影, 縮至最小時像探照燈一樣
非常明亮清楚
結論 :
C/P 值以 $199 改裝成 CREE Q4 最高, 最便宜最亮 光圈最大

但光圈過大又太亮容易影響對方視線, 所以不太適合拿來當車燈
除非改成 40 度光杯...

實用性以暴亮變焦 CREE P4 最佳, 因為可變焦且光度均勻
隨身攜帶或當車燈皆適宜, 使用時間也較久

至於 $199 如不改裝的話那不如丟掉算了
